真空配件中 KF法兰,ISO法兰,NW法兰,CF法兰的区别与应用

一、CF 系列法兰：极高真空场景的 “密封王者”

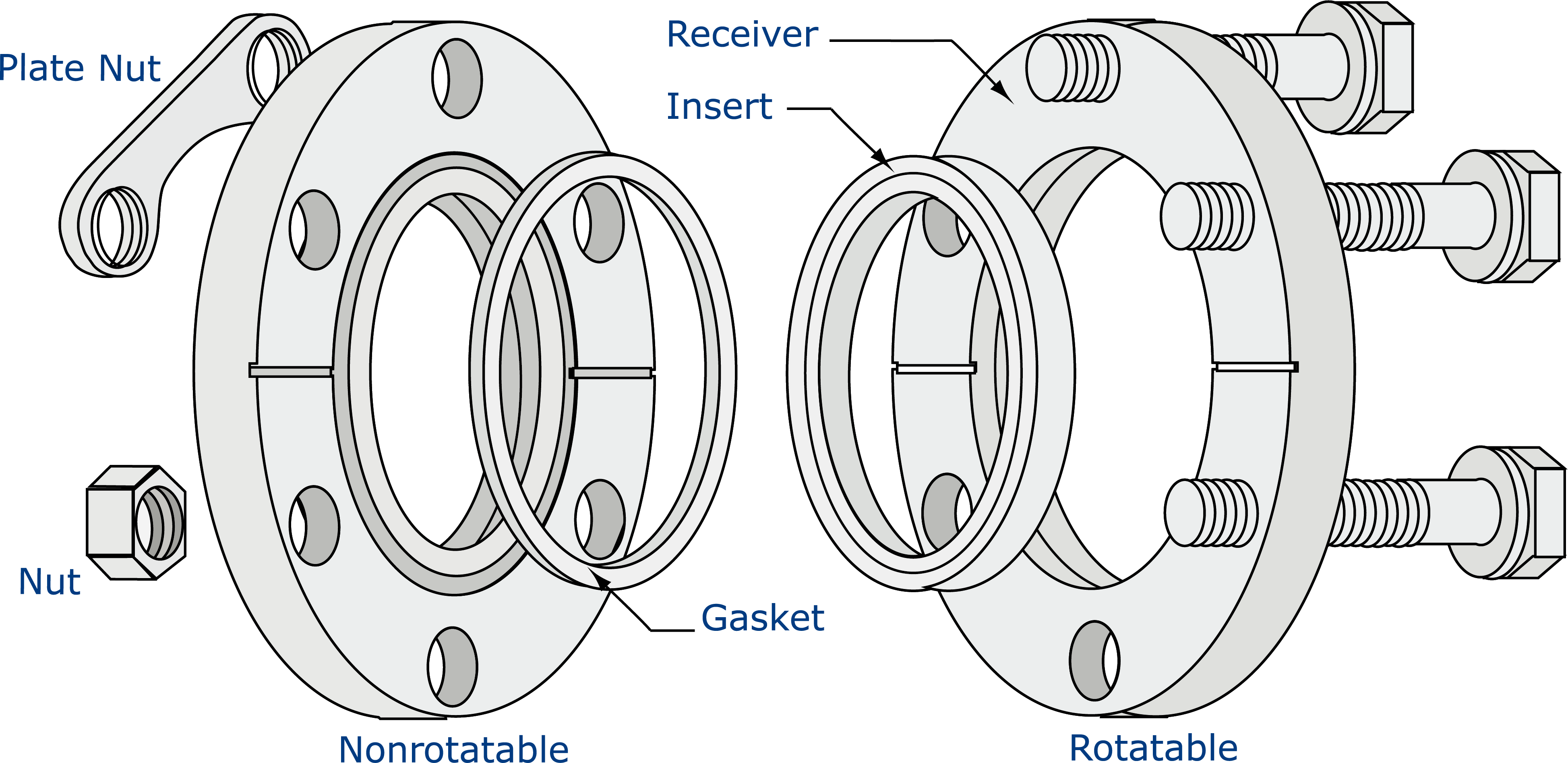

CF 法兰是极高真空系统（超高真空，通常指 10⁻⁷Pa 以下）的专属选择，其最核心的特征的是金属密封结构—— 采用铜垫圈作为密封介质，通过金属与金属的紧密贴合实现极致密封效果。

关键特性与注意事项：

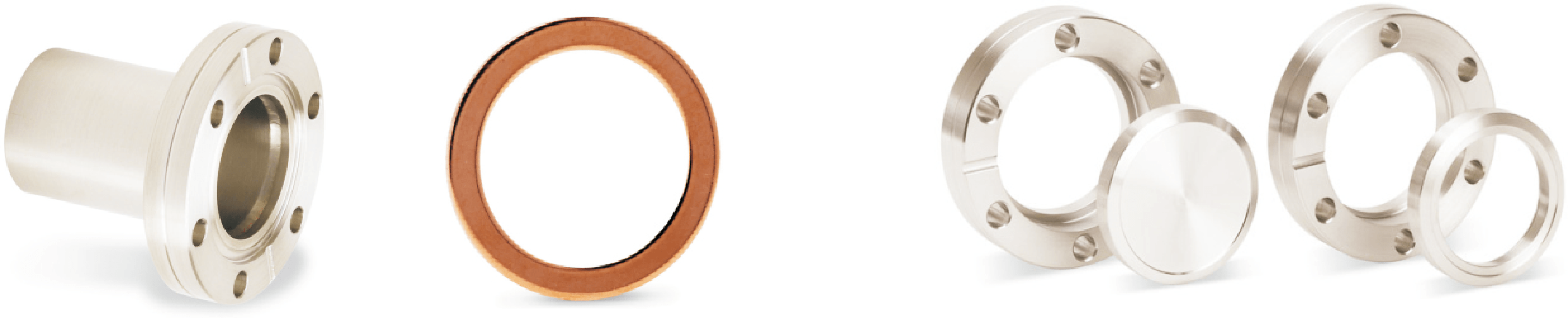

1. 识别要点：外形设计独特，密封面为金属材质，配套铜垫圈辨识度高；
2. 适用场景：半导体制造、真空镀膜、高能物理实验等对真空度要求极高的精密设备；
3. 核心提醒：铜垫圈为 “一次性使用” 部件！由于金属密封的特性，每次拆装后铜垫圈会产生塑性变形，密封性能大幅下降，若系统对真空值要求严格，必须更换新垫圈，否则易导致真空泄漏。

二、KF 系列法兰：常规高真空的 “性价比之选”

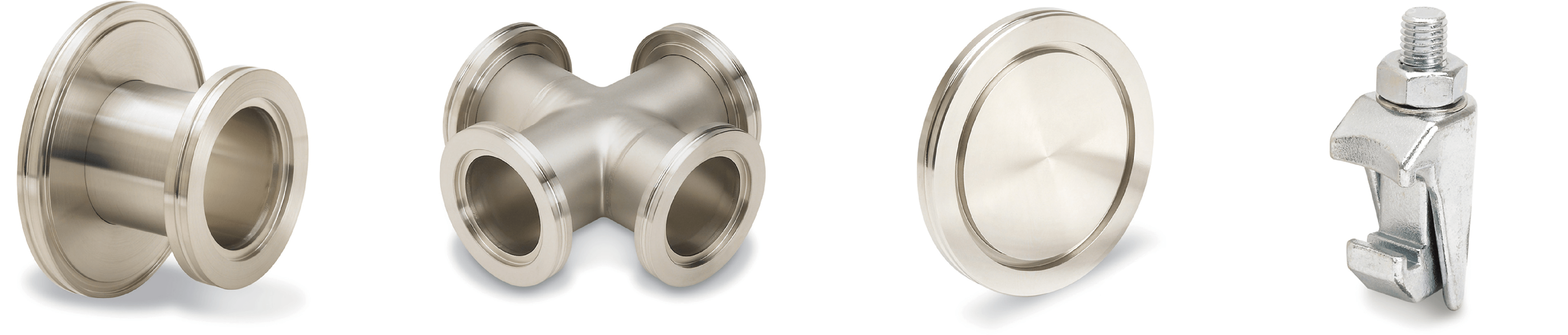

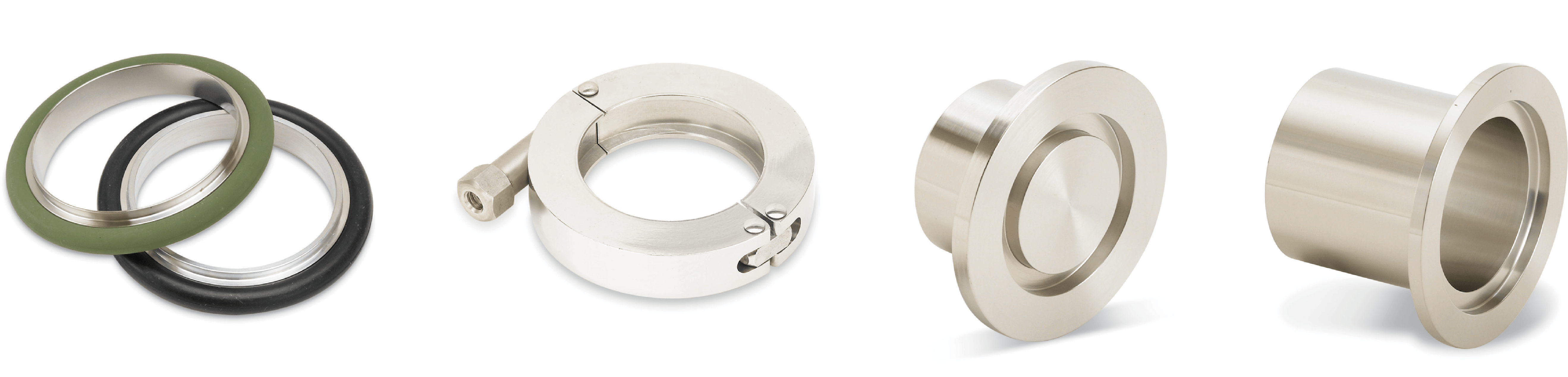

KF 法兰是工业生产和实验室中最常用的法兰类型，主打高真空场景（10⁻²~10⁻⁶Pa） 的通用性和便捷性，堪称真空系统的 “万金油”。

关键特性与规格细节：

1. 规格范围：主流型号从 KF10 到 KF50，型号对应的管道尺寸以英寸为基准换算（如下表）：

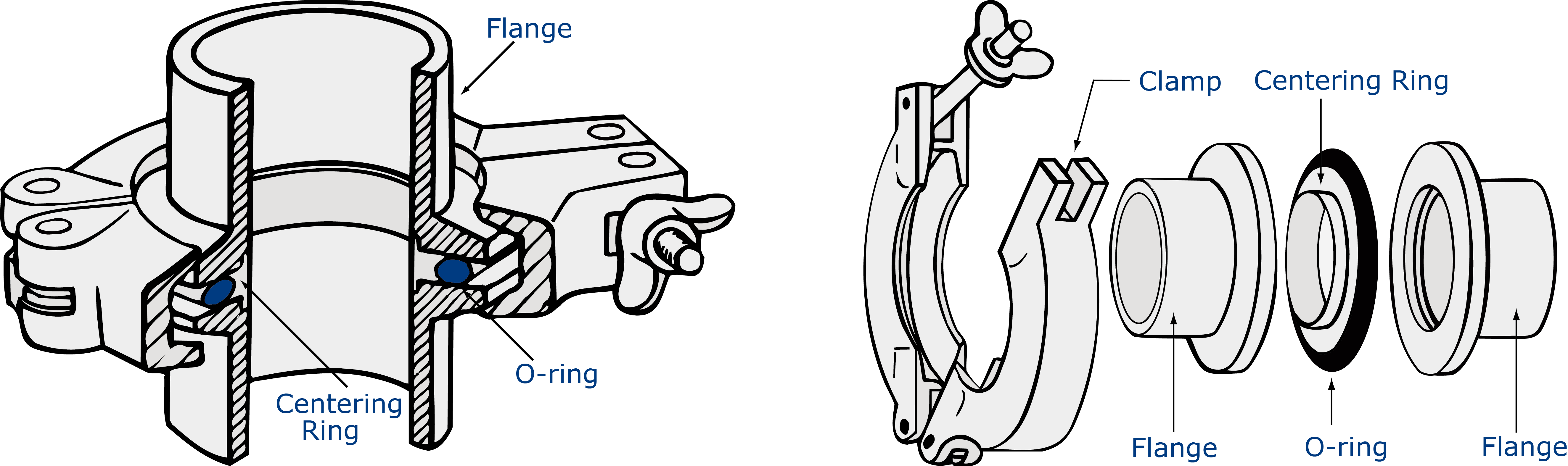

2. 连接优势：安装拆卸便捷，无需复杂工具，适配多数常规真空管道；
3. 定制化说明：若需搭配特殊规格管道，可定制法兰焊接尺寸，灵活性强；
4. 选型边界：当管道尺寸超过 KF50（即 50.8mm）时，需切换至 ISO 系列法兰。

三、ISO 系列法兰：大尺寸高真空的 “稳定担当”

ISO 法兰同样适用于高真空系统，但核心优势在于大口径管道适配，是 KF 系列的 “大尺寸升级版”，连接方式和密封结构更侧重稳定性。

关键特性与密封设计：

1. 规格范围：最小型号为 ISO63（对应管道 63.5mm×1.65mm），后续依次为 ISO80、ISO100、ISO160、ISO320 等，可满足超大口径真空管道需求；

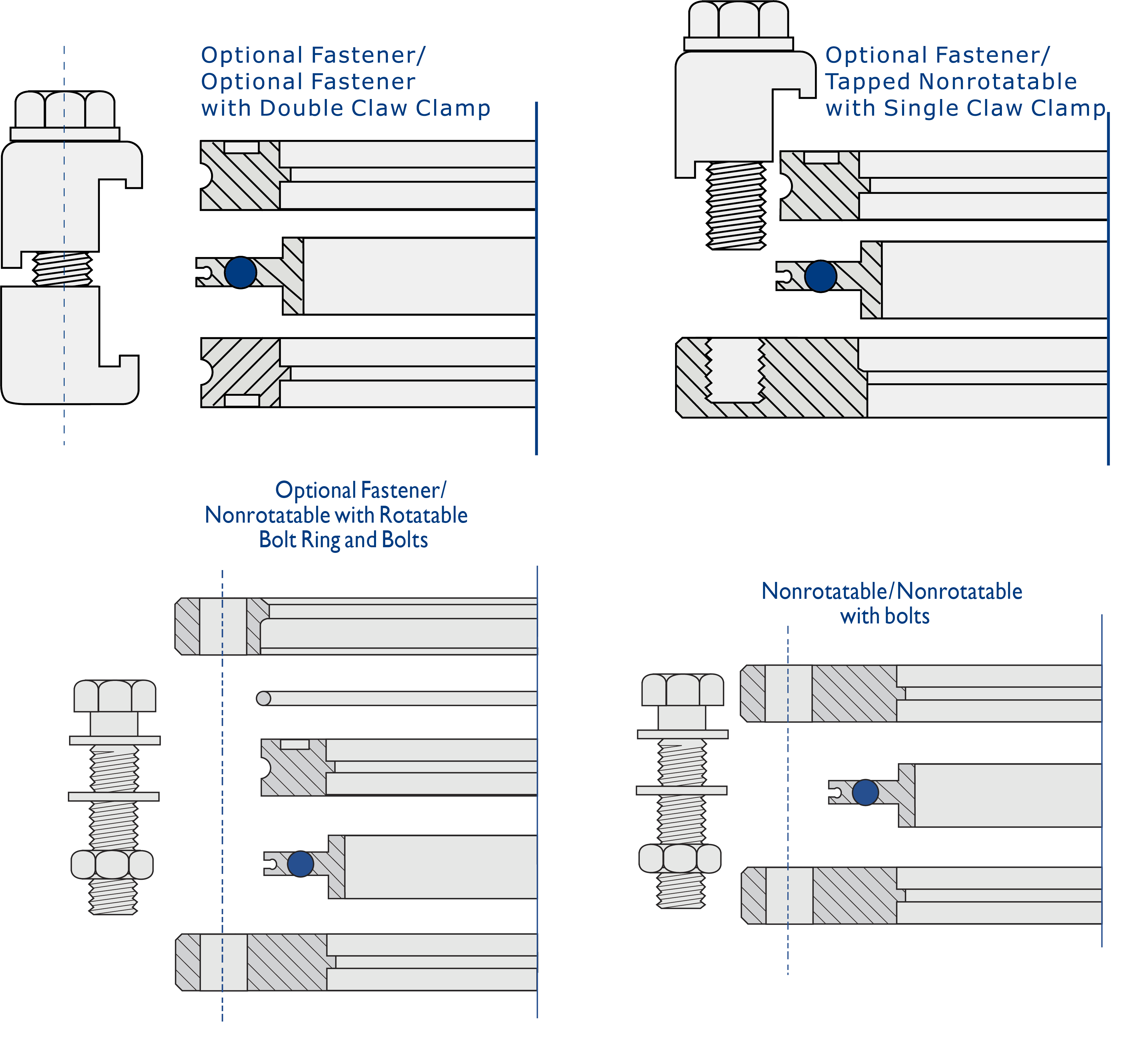

2. 连接方式：采用 “双卡头固定”—— 两片 ISO 法兰片中间夹装密封环，通过四个双卡头均匀锁紧，确保连接牢固；
3. 密封环亮点：与 KF 系列密封环相比，ISO 密封环除了核心的氟胶材料和中心支撑架，额外增加了铝质弹簧外圈。这一设计专为大尺寸管道打造，能有效防止密封环因设备振动、温度变化而脱位，保障密封可靠性（大口径管道密封面受力更复杂，脱位风险更高）。

四、NW 系列法兰：日企设备的 “专属适配款”

关键特性与连接差异：

1. 识别与规格：外形与 KF、ISO 法兰有明显区别，例如 N63 法兰外观相当于 “放大版的 NW50 法兰”，可通过尺寸和结构快速区分；
2. 连接方式：与 ISO 法兰的 “双卡头固定” 不同，NW 法兰采用链条式管箍连接—— 两片 NW 法兰对齐后，用链条式管箍环绕锁紧，安装便捷且密封性稳定；
3. 适用场景：日资电子厂、日本进口真空设备的维护替换、日系设备国产化改造等场景。

选型总结：一张表搞定四大法兰核心区别

结尾：选型避坑小技巧

1. 先定真空级别：极高真空选 CF，常规高真空选 KF/ISO/NW；
2. 再看管道尺寸：小口径（≤50.8mm）选 KF，大口径（≥63.5mm）选 ISO；
3. 关注设备来源：日系设备优先选 NW，其他场景优先 KF/ISO；
4. 重视密封配件：CF 法兰记得定期更换铜垫圈，ISO 法兰检查弹簧外圈是否完好。
