迈格诺科可提供从CF法兰到KF或ISO法兰的全套转接，以便从超高真空过渡到高真空。
可提供2D\3D模型，接受非标定制，如有需求可咨询销售工程师。
真空范围

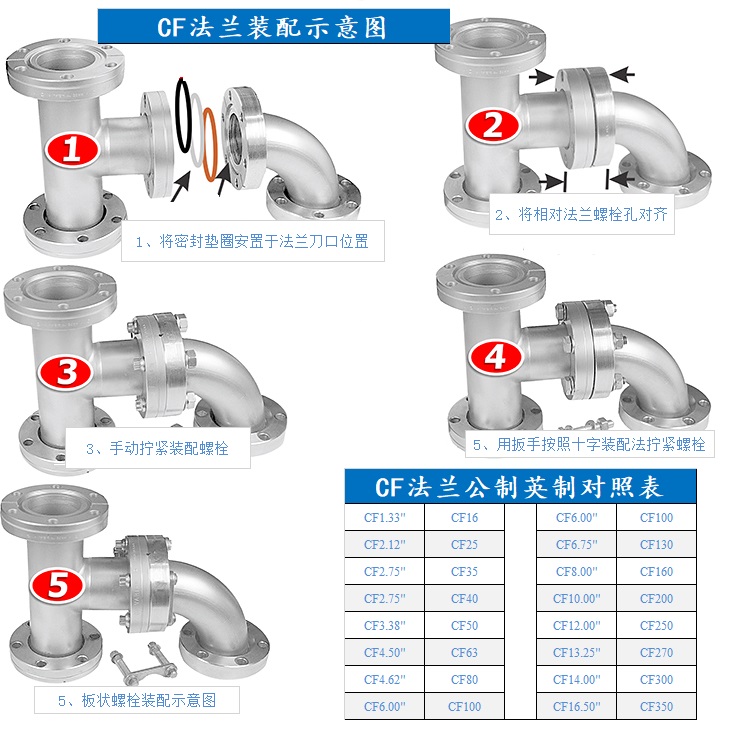

CF法兰的可靠密封性能是由于独特的密封设计“刀口”形状产生的。当在两个CF法兰的通过刀口边缘之间压紧扁平的无氧铜垫圈时，垫圈材料会发生横向冷流。这种冷流受到与密封刀口边缘同心的垂直法兰壁或放气槽的限制。进一步限制了材料从密封区域流出，并产生了很高的界面压力。这些压力致使垫片材料填充较小的表面缺陷，并产生高度可靠的密封。在高温下，尽管垫圈变软，刀口的几何形状仍可保持超高真空。CF法兰可烘烤至450°C，冷却至-200°C，适用于1x10-13 Torr的真空等级。满足超高真空环境的严格要求，并能够通过高温偏移保持密封完整性。 我们不建议重复使用无氧铜密封垫片，并强烈建议每次紧固法兰时都安装新的金属垫片。当法兰紧固件拧紧到其指定的密封扭矩时，在匹配的法兰之间会留有间隙，这是正常现象，也是可取的。无需将金属之间的法兰拧紧即可实现UHV超高真空环境。 OFHC代表“无氧铜或电解级铜”，是大多数UHV超高真空密封应用中选择的金属垫片材料。对于无法使用无氧铜的特殊应用，还可以使用各种金属垫片材料，包括镍，铝和镀银铜。
迈格诺科还可以提供由杜邦陶氏弹性体Viton®材料制成的专用弹性体垫片。满足高真空环境使用，并频繁和重复地组装和拆卸。这些弹性体垫圈具有矩形横截面，与CF法兰刀口尺寸匹配。需要注意的是在CF法兰中使用弹性体垫片密封会降低系统的最低和最高温度，降低至-20°C，150°C，真空度1x10-8 Torr。

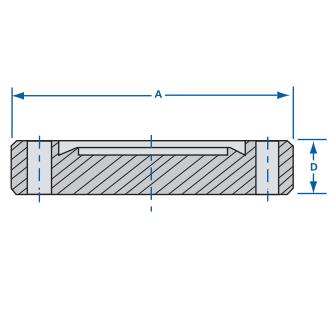

公称通径
外径
厚度
铜垫片外径
PCD
螺栓数量
[mm（inch）]
[mm]
DN16
34（1.33英寸）
7,6
21
27
6 x M4
DN25
54（2.12英寸）
11,5
33
41
4 x M6
DN40
70（2.75英寸）
13
48
59
6 x M6
DN50
86（3.38英寸）
16
61
72
8 x M8
DN63
114（4.5英寸）
17,5
82
92
DN75
117（4.62英寸）
91
102
10 x M8
DN100
152（6英寸）
20
120
130
16 x M8
DN125
171（6.75英寸）
141
152
18 x M8
DN160
203（8英寸）
22
171
181
20 x M8
DN200
254（10英寸）
25
222
232
24 x M8
DN250
305（12英寸）
272,7
284
32 x M8
DN275
337（13.25英寸）
28
294
306
30 x M10
DN300
368（14.5英寸）
326
338
32 x M10
DN350
419（16.5英寸）
376
389
36 x M10
DN400
470（18.5英寸）
424
438
40 x M10
