金属焊接波纹管由多层冲压形成的薄形中空膜片通过精密焊接构成，形成高度可弯曲和伸缩的金属管。其具体结构包括内缘焊接的膜片对和外缘焊接组成的波纹段，最终与端板金属焊接形成完整的波纹管组件。

产品详情

焊接金属波纹管是真空法兰或任何类型端部配件之间的柔性连接元件。焊接金属波纹管并非刚体，它能够克服规定的工作行程。可以确定其三个主要应用领域：用作穿通件、用作伸缩接头或者用作隔振器。

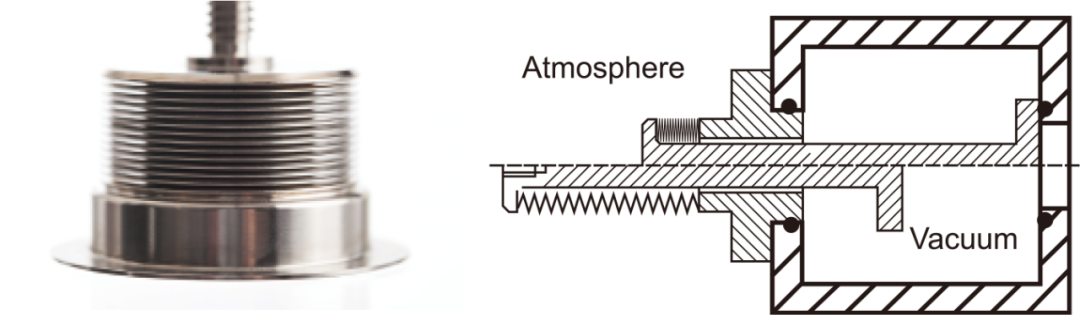

焊接金属波纹管可用作穿通件，以便将运动引入真空环境中，或者将真空室与机械部件隔离开来。

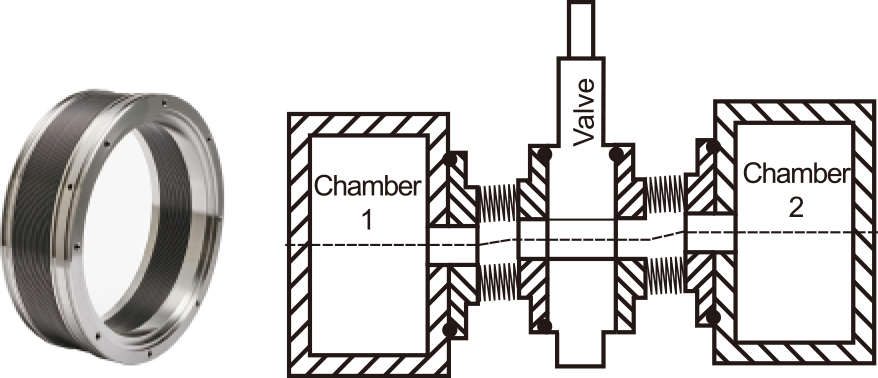

焊接金属波纹管可用作补偿器，以平衡热膨胀以及安装公差（例如高度差或角度偏移）。

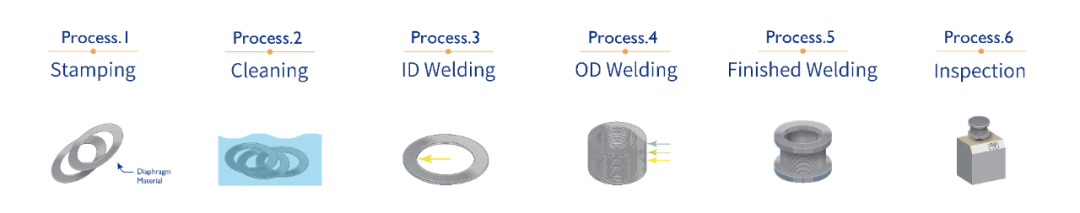

工艺流程

先准备合适金属带材并检验。然后经卷制或冲压初成型，再整形达设计形状。焊接时清理边缘，选适配焊接方法与材料，严控参数并检测焊缝。之后清洗去除杂质，按需热处理消除应力，最后进行耐压、位移等性能测试与尺寸检验，确保产品质量达标，使其能在众多领域稳定可靠运行，整个流程环环相扣，各步骤紧密相连，从原材料到成品严格把关，保障焊接波纹管的优良品质与性能表现。

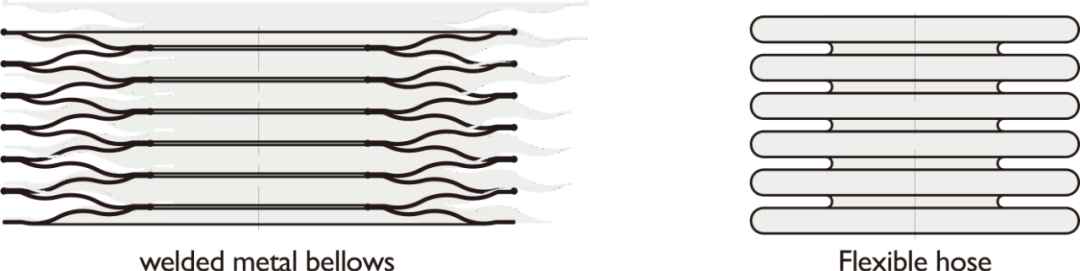

与由薄壁、部分采用珠焊且经液压成型的管子制成的柔性软管相比，焊接金属波纹管相对于其尺寸而言，能够实现幅度大得多的横向、轴向以及角度运动。它们还具有更低的弹性系数。

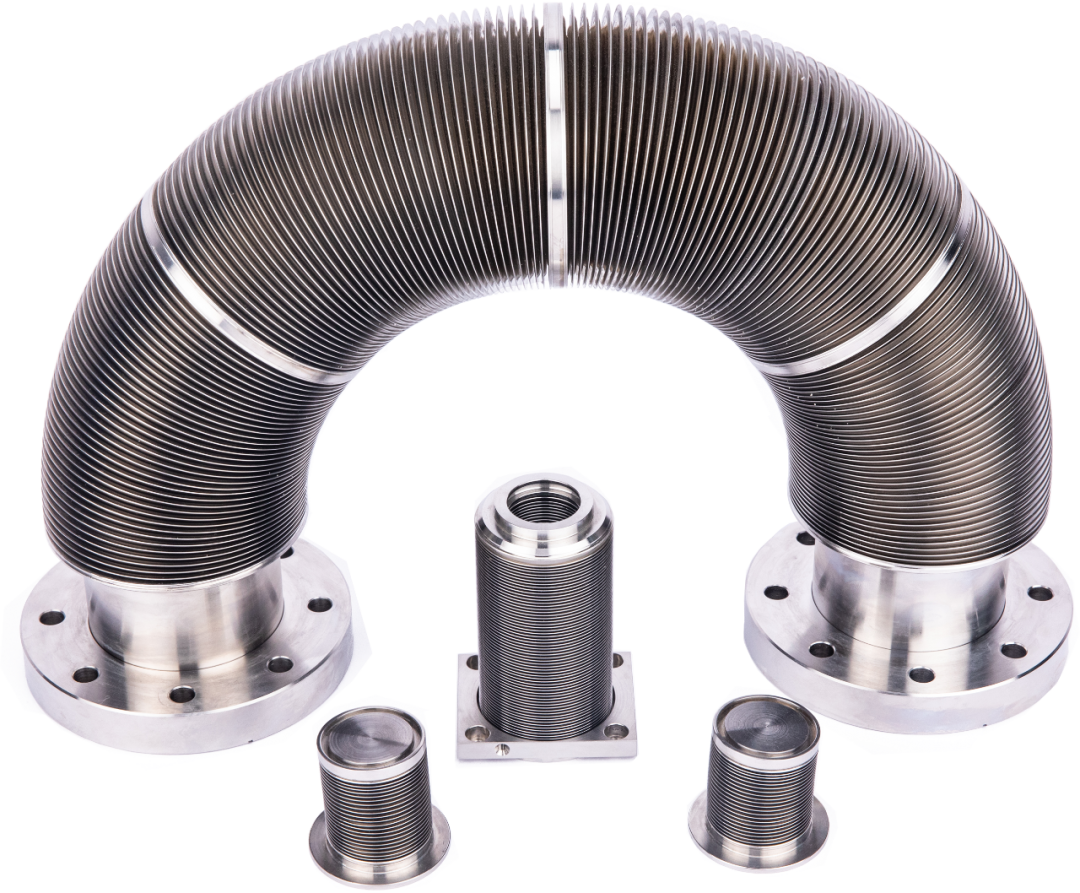

这种焊接金属波纹管具有高柔韧性、最小的装配尺寸，能满足超高真空应用中的最高要求，其具备更低的弹簧弹力，拥有可变的波距宽度（外径 - 内径），波纹管长度近乎不受限制，并且还可提供非圆形形状如跑道形、矩形等多样化的特性，使其在众多特殊需求的工业场景中拥有独特的应用优势，可广泛应用于各类对波纹管性能有严格且特殊要求的领域。
